产品简介

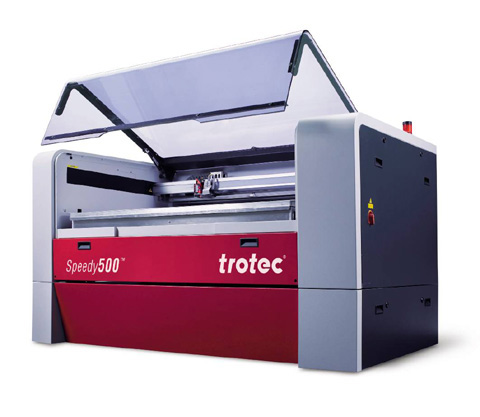

卓泰克Trotec Speedy 500 激光雕刻机是快速和高效加工大幅面工件理想的CO2激光切割和雕刻系统。 它是这个系列中比较灵活、具有生产力的设备。

技术参数

型 号 Speedy 500

加工幅面 1245 x 710 mm

最大装载体积 1420 x 820 x 300 mm

体积重量 1920mm x 1240mm x1140mm (不含机架时780) mm 520 - 580 kg

最大工件承载 25kg

旋转辅助装置 可选锥形与滚筒两种

环境保护组件 一体化自动空气净化组件（可选）

网络联接 USB, RS-232

软 件 JobControl（TroCAM 标准版/高级版可选）

聚焦透镜 2,0”, 2,5” 或 5,0”

激光管 密封式 CO2 金属激光管, 免维护

波长 10,6µm

激光管功率 60-200 W

电 源 1x230V (L+N+PE) 50/60Hz 或3x230V (3xL+N+PE) 50/60Hz

功 率 最大功率5600w

冷却方式 空冷或水冷

工作温度 5-35℃

工作湿度 40%-70%，不冷凝

最大雕刻速度 254 cm/s

产品特色

Speedy 500所拥有的1245 x 710 毫米工作台可加工来自于塑料、纺织、木材、纸张、印刷及电子等众多工业领域内的标准尺寸的工件。尽管工作区域很大，但每个角落它都能轻松加工到。

在相同的时间内可加工出更多的工件。从工作一开始 Speedy 500 的效率就很高，它可对众多的材料加工出高质量的雕刻和切割效果 – 以及高的速度和加速度。 更多的工作台 –更多的可能性。其独特的多功能工作台设计理念（专利申请中）为不同的切割和雕刻应用提供了良好的设备构成－更具不同的应用场合的需要，用户可选择雕刻工 作台、切割工作台、蜂窝式工作台或真空工作台。设备的工件通过功能使加工非常长的和体积庞大的工件成可能。 内部完全封闭的设备。卓泰克Trotec 申请专利的密封防尘技术（ InPack™ ）、工业级的零部件和空气可冲刷到的光学器件确保设备免维护地使用和长久地生产运行。

功能介绍

多功能的工作台方案(已申请专利)

卓泰克专为Speedy 500开发了独特的工作台方案，并且已为此申请了专利。 每一个加工过程都能选择理想的工作台，并且能迅速地替换。 您可选择基本工作台、雕刻工作台、切割工作台、蜂巢工作台或者真空工作台。

封闭的操作内部空间——卓泰克的“封闭式操作”

与我们的专利“封闭式操作”相结合的全封闭操作内部空间为加工容易产生灰尘的材料(如木材或者亚克力)提供了理想的保护措施。 我们保证该系统的低维护费用和长使用时间。

封闭式的激光系统

安全工作——通过拉入式机壳结构使得卓泰克Trotec Speedy 500 激光雕刻机达到2级激光安全等级(无导向光时为1级激光安全级)。 所以既不需要任何特殊的装置来保护您的员工，也不需要激光保护监察人员。

高等级的零部件

单一的组件，如运动系统、光学元件、电器组件、加工顶端和激光管，都具有极优秀的质量和效率。

气流冲洗光学器件

所有的光学器件经过气流冲洗，由此在保证光学元件干净和免维护工作的同时，也保证了设备的长期使用寿命。 在机房内的光学元件也使用空气进行冲洗。

工作头的同步运行抽吸装置

一个装在工作头处的抽吸装置吸取加工过程中产生的灰尘和气体。

其它连续输送功能

用于加工很长和大型的工件。 拥有连续输送功能的SP1500达到4级激光安全级。

作业控制软件

使用卓泰克直观性的软件JobControl Expert可使您更快更精确地完成您的雕刻工作。

透镜

尺寸分别为2.0"、2.5"、2.5" CL、3.75" 和 5"的透镜为灵活、高质量和高价值材料加工过程提供了所必须需的工具。

troCAM软件

troCAM软件为您扩展了 CAD/CAM程序的功能，使您能成功完成您的切割任务。

基本工作台

如果需要的话，即使没有工作台面也可以加工工件。 工件可放在工作台基座上，工作台基座高度是电子控制的。 在这种情况下，工件的最高高度为300mm。 但平坦性是没有保障的。

雕刻工作台

标准工作台很适合雕刻重的工件(大理石、花岗石、木材、亚克力) 。 它位于基本工作台结构上，并配有支撑柱。

抽吸装置

一个高效率的抽吸装置对于您的激光系统的正常运行是必不可少的。

在激光加工时它保护您的员工和环境不受灰尘和气体的侵害，当然它也保证系统长期和可靠的正常运行。

可选附件

气体套件

使用气体套件，最大2种气体(压缩空气, 氮气 ...) 可被连接使用，这可以帮助阻止燃烧、改善灰尘的流动，同时也能保护镜片。对于一些特定材料，还可使加工结果大大优化。

i-cut®

高精度的切割痕迹记录和切割路径调整系统 该系统借助于切割痕迹辨认打印材料上的扭曲，调整切割路径。 它是打印行业、薄膜按键制造商或者亚克力加工业不可缺少的。

更多 带有横向气流装置的切割台系统

切割台系统是加工厚的材料理想的装备。 一个内装喷气口导出的横向气流吹向材料的下方，吹走灰尘和蒸汽。 低反射阳极氧化铝层状物上的镀层(可使用亚克力代替) 真空工作台

轻薄的材料(如薄膜、塑料层压板、胶合板、纸…)很不容易平展地铺在工作台面上，而有了真空工作台的帮助，您就可以非常容易地进行切割和雕刻工作。

与真空工作台配合使用的蜂窝式工作台

薄的材料在切割时需要真空的吸附作用，而将铝制蜂窝工作台与真空工作台组合在一起就能适合这种要求。 蜂巢区域下部的连接保证了真空在整个加工面的均匀分布。

Speedy 500 旋转雕刻装置

大型的旋转雕刻装置已上市! 圆柱形的、圆锥形的或者球形的物体，如玻璃杯或者瓶子，最长为104厘米，最大直径为25厘米，最重为10公斤，都可以使用该装置进行雕刻。

自动对焦

带光栅的自动对焦，因将激光光束自动聚焦于工件表面而使操作简便。
